Campo Visual
Imagine um espelho plano na vertical, alguém olhando para ele (um observador), e alguns objetos diante do espelho. Quais objetos podem ser vistos através do espelho pelo observador? Ou seja, quais objetos se encontram no seu campo visual?
Para determinar o campo visual de um observador, precisamos verificar de que direções dois raios de luz que chegam nas extremidades do espelho conseguem chegar aos olhos do observador, de acordo com as Leis da Reflexão.
Para determinarmos o campo visual, vamos aprender 2 métodos:
Método 1
1o
Ligue as extremidades do espelho aos olhos do observador:
2o
Desenha duas retas normais nas extremidades do espelho, e verifique o valor dos ângulos com as retas anteriores:
3o

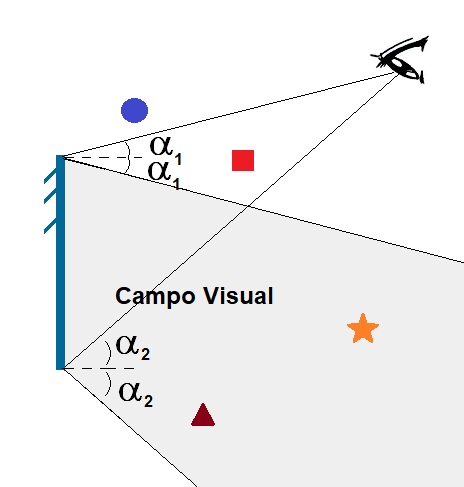

Desenhe duas retas que representam dois raios incidentes que chegam nas extremidades do espelho, e conseguem chegar aos olhos do observador. A região entre essas duas retas corresponde ao campo visual do observador:
Perceba que ele pode ver através do espelho apenas a estrela e o triângulo.
Obviamente que pode ver o círculo e o quadrado olhando diretamente para eles, mas não através do espelho, pois estes objetos estão fora do campo visual.
Método 2
Uma outra forma de determinar o campo visual, é imaginar que o espelho é uma "janela" em um cômodo, e alguém dentro dele (o "observador- imagem") vê o que está lá fora. Com esse método, basta realizar dois passos:
1o
Determine a posição da imagem dos olhos do observador, dentro do plano do espelho:
2o
Trace duas retas a partir da imagem dos olhos do observador, na direção das extremidades do espelho. Toda região (fora do espelho) entre essas duas retas correspondem ao campo visual do observador:
Vamos fazer dois exercícios como exemplo?
Exercício 1
É muito perigoso para um motociclista ficar do lado de um automóvel em movimento, fora do campo visual do retrovisor. Caso o motorista não perceba a motocicleta ao seu lado e venha a mudar de faixa, pode abalroar o motociclista. A figura abaixo representa um automóvel com o motorista M que olha através do retrovisor R. Em que posição o motociclista não é visto de forma alguma pelo motorista?
a) A b) B c) C d) D
Utilizando o método 2:
O motorista conseguirá ver diretamente a motocicleta nas posições A e B, e através do campo visual do retrovisor na posição D; no entanto, ele não conseguirá ver a motocicleta na posição C, pois está fora de seu campo visual e atrás dele.
a) A b) B c) C d) D
Obs.: Por isso é importante que o retrovisor esteja sempre bem regulado, e o motociclista (ou ciclista) tenha cuidado para ficar dentro do campo visual dos motoristas.
Obs.: Por isso é importante que o retrovisor esteja sempre bem regulado, e o motociclista (ou ciclista) tenha cuidado para ficar dentro do campo visual dos motoristas.
Exercício 2
Um rapaz está diante de um espelho plano fixo na parede. Na posição em que se encontra, é possível que ele se veja por completo (dos pés à cabeça) através do espelho? Justifique.
Vamos determinar o campo visual do rapaz:
Perceba que ele não conseguirá ver as próprias pernas dos joelhos para baixo, pois ficam fora de seu campo visual.
Não esqueça, o campo visual depende das posições do espelho e do observador!
